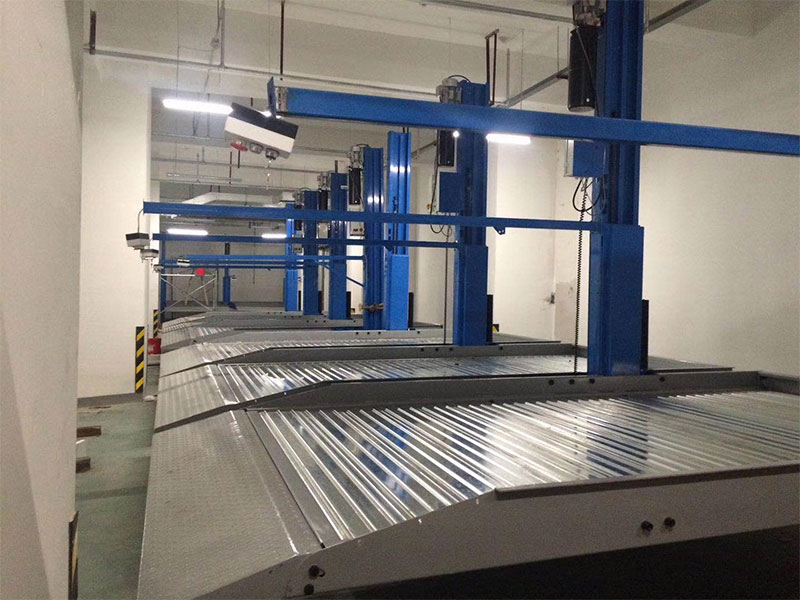

1、	整机控制指标
1）	机械车库型式为：2层简易升降类立体车库；
2）	车库设计总车位：**个。
3）	使用寿命：整机≥30年。
4）	整机运行噪音：≤65dB。
5）	操作方式：刷卡+按键。
6）	设备采用链条提升形式
7）	容车控制尺寸：5000mm×1850mm×1550mm/底层1850mm（长×宽×高）。
8）	容车控制重量：≤2000kg。
9）	入库方式：倒进入库。
10)	平均存取车时间：≤50s。
11）	车库前方预留进出车通道：≥6000mm。
2、	涂装部分
1）	钢结构框架采用喷塑工艺处理。
2）	焊接部分必须防腐防锈。
3）	轮档、车台防落安全装置等安全部分为黄色。
4)	电控柜采用喷塑处理。
3、	钢结构
1）	钢结构设计合理，安全可靠，不变形不弯曲。
2）	以H型钢（Q235)为主要材料，材质符合国标的要求。
3)	禁止拼焊拼接，安装现场无二次加工。
4）	主受力构件焊接质量达到国家标准以上。
4、	升降机构
1）	升降速度：≥5.0m/min，升降电机2.2kw，附电磁制动器。
2）	电机自带制动系统，失电自动保护，附刹车装置。
3）	升降传动轴：采用规格不低于Φ60的圆钢。
4）	链条采用好产品，质量为国内好品质，安全系数达到7倍。
5）	防止载车板坠落保护装置：电磁式防坠器（垂钩式）。
6）	控制电源：24V/DC；电机电源：380V 50Hz 三相五线制。

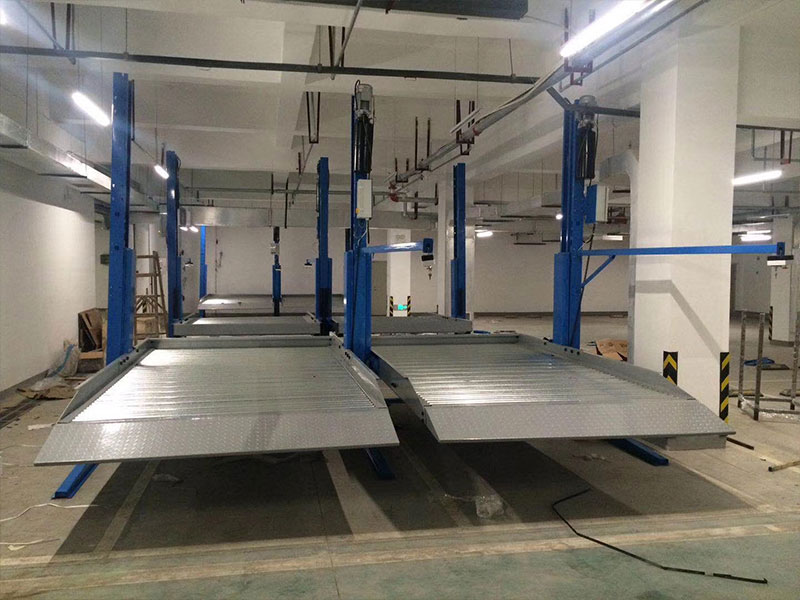

5、	载车板
1)	载车板采用镀锌波纹板，拼装严密，不滴漏，采用镀锌波纹板,t=2.0mm；边梁钢板厚度t=4.0mm。
2)	一机一板，即每个载车板单独使用一台电机。
3)	有车辆限位器，能够准确的阻挡车辆，使得车辆停在指定的位置。
4)	每个载车板均有号码牌，同时在PLC中设置相应的号码，使取车输入号码简洁直观。
5)	车板阻尼装置，升降车板下方设计有四点缓冲垫，具有减震防冲击功能。
6、	电气控制系统
1)	操作方式：按键+刷卡。
2)	操作面板采用液晶显示屏，操作面板含故障自动诊断和故障中文显示两种功能。
3)	控制系统至少含自动和手动两种功能。
4)	采用可编程控制器PLC主控；PLC采用欧姆龙品牌同等品牌。控制系统核心部分可扩展可升级。
7、	安全保护系统
1）	运转中警告装置：当停车设备运转时，既启动红色旋转警示灯及电子蜂鸣器、警告使用者、行人及来车注意。
2）	紧急停止按钮装置：操作盘上设有紧急按钮，当遭遇特殊紧急状况时，按下按钮，则所有机械即刻动作停止，同时在状况未解除前，则停车设备不会启动。手动恢复后，停车设备才会启动运行。
3）	松绳（链）检测装置：当钢丝绳（链条）过松或断裂时，防松检测装置立马发出警报，设备停止运行。
4）	链条防脱装置：停车设备应有保证链条不能从链轮上脱出的措施。
5）	上下定位装置：应设有上、下限定位开关，来定位升降台之上升、下降。
6）	上升超限保护装置：设置上升终点极限开关，当升降车台上升时，于上限定位极限开关上应设终点极限开关，以确保升降车台于上升/下降时免发生过行程之危险。
7）	过载保护装置：当马达之电力使用超过负荷时，过负荷保护装置启动，电源立刻切断，保护马达主机不至受损及车台上车辆之安全。
8）	超时运行保护：微电脑控制系统可自动检查出升降\横移时间是不是在正常值范围,如果过快或过慢可令设备停止运转，报出故障讯息
9）	防坠落装置：采用电磁式防坠装置，当升降车台上升至上定位时，应设安全挂钩，以防止车台因意外断绳/链及马达刹车失灵时造成车台坠下，以确保车辆及人员之安全。
10）	车辆前后超长检测：车辆停于车台板上，设备光电对射开关，检测车辆是否超长，以防止设备在运转过程中损坏。
11）	人车误入检测装置：入口处光电开关，当有异物入设备区时，所有机械动作停止，以确保进出中之人、车安全，同时紧急按钮未解决及在状况若未解除前，则停车设备不会启动。
12）	下层车辆检测装置：设置漫反射光电开关，当检测到下层右车辆或其他障碍物时，上层载车板禁止下降，并发出声光报警。
13）	阻车装置：设备车辆止挡，以免造成上升时碰撞设备，并可防止车辆滑动。
14）	防触电装置：设置漏电保护器，保证人员的人身安全，防止触电。
15）	欠逆相保护装置：控制回路对于电力电源之欠相、反相时，必须予以检出，并禁止马达运转，以确保整体设备之安全。
16）	断电制动装置：横移或升降车台之电动机电源中断时，电磁刹车器立即启动，防止继续行走及避免升降车台于静止时自然下降。
8、	附属设施
1）	防护栏：防止来往人员进入车库正常进出位置。高度不小于1200mm。
2）	警示标语及操作说明:机械停车区之适合位置设置操作说明牌、注意事项牌、容车尺寸告示牌、倒车入库前进入库标示牌及公司电话和二十四小时服务电话等。
3）	反光贴：设备前立柱黏贴高度不低于1米，黑黄相间的反光贴。
4）	铭牌：设备铭牌固定于设备方便查看位置，标识设备厂家、生产日期、设备速度等主要参数。
5)	下层车辆定位装置：地面层每个车位两侧应设置阻车杠装置；车位后方应设置橡胶阻车器。

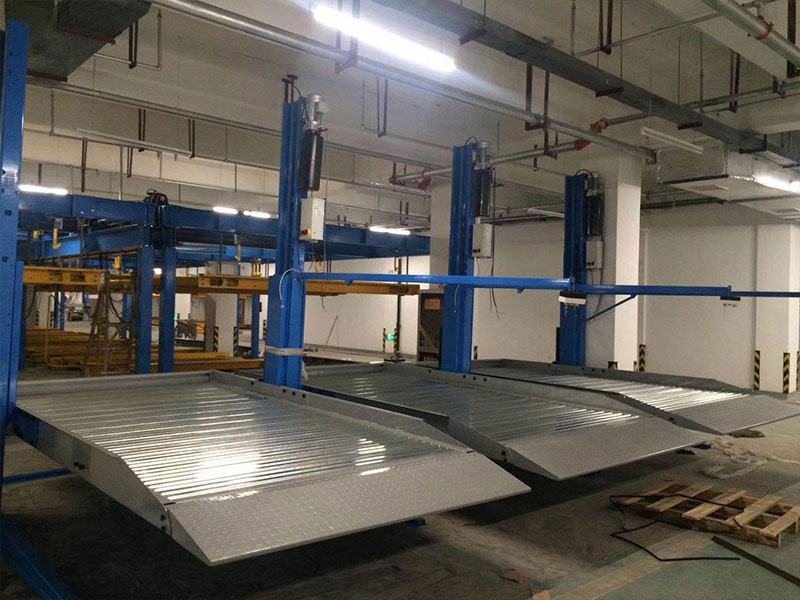

备注：钢结构采用国标类H型钢或方管，载车板采用镀锌波浪板组装而成，动力采用减速电机+链条驱动。
